Phương trình & biến toàn cục

Đặt tên cho một con số rồi dùng nó dẫn động kích thước và tham số feature — đổi giá trị của tên đó là cả part dựng lại theo.

Hãy mô hình hoá ý đồ thiết kế, đừng mô hình hoá những con số. Đặt tên cho một giá trị một lần, trỏ mọi kích thước phụ thuộc vào tên đó, và một lần sửa là cả part chạy lại theo.

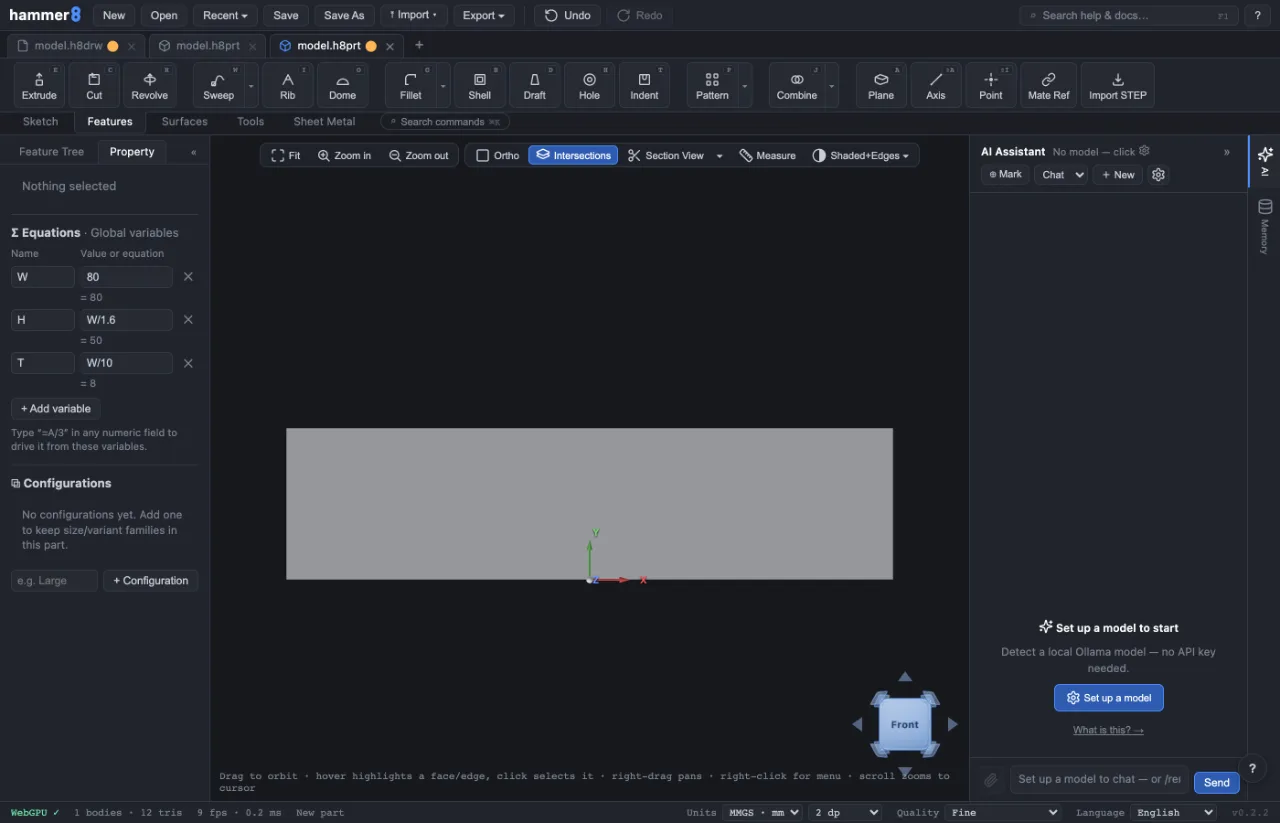

Bảng biến

Bấm ra chỗ trống để không còn gì được chọn — bảng bên phải khi đó hiện mục cấp tài liệu Σ Equations · Global variables.

+ Add variable thêm một dòng: một Name và một Value or equation.
Tên bắt đầu bằng chữ cái, gồm chữ, số và _ — A, Width, bolt_count. Tên phân biệt hoa thường.
Giá trị có thể là một số thường (213) hoặc một biểu thức tham chiếu dòng khác (B/3 + 10).

Các dòng có thể tham chiếu lẫn nhau theo thứ tự bất kỳ, và mỗi dòng hiện giá trị đã giải ngay lập tức — hoặc lỗi của riêng nó, mà không làm hỏng các dòng còn lại.

Dẫn động một kích thước hay một tham số

Bắt đầu ô kích thước hay ô số bất kỳ trong PropertyManager bằng =, phần còn lại là biểu thức:

=W — kích thước này chính là chiều rộng
=W/2 — luôn bằng một nửa
=max(T, 2) + 0.5 — không bao giờ mỏng hơn 2

Đặt W = 80, vẽ tấm với =W và =W/2, extrude dày =W/8, rồi đổi W thành 96 — sketch giải lại và extrude chạy lại cùng nhau ở lần rebuild kế tiếp.

Viết được những gì

+ - * / %, ^ và dấu ngoặc
sqrt abs floor ceil round min max pow hypot
sin cos tan asin acos atan atan2 — theo độ, khớp với mọi góc mà giao diện hiển thị
hằng số pi và e
bất kỳ biến nào khác, gọi theo tên

Đây là bộ phân tích cú pháp thật, không phải eval: một tệp ai đó gửi cho bạn không thể chạy mã thông qua biểu thức.

Kích thước đường kính

Kích thước ⌀ được lưu bên trong dưới dạng bán kính, nhưng bạn cứ viết đường kính mình muốn — =B trên một kích thước ⌀ cho lỗ đường kính B, không bao giờ thành 2B.

Design table

Chính các biến này có thể được dẫn động từ một bảng CSV design table — mỗi biến thể một dòng, mỗi tên một cột — đó là cách dựng một họ kích cỡ; xem Configuration & bảng thiết kế.

Khi gặp lỗi

Tên không tồn tại — dòng bạn tham chiếu không có hoặc viết khác. Kiểm tra chữ hoa/thường.
Vòng lặp — A = B trong khi B = A thì không giải được; cả hai dòng đều báo lỗi và giữ giá trị tốt cuối cùng.
Mô hình không đổi — một phương trình hỏng không bao giờ làm hỏng rebuild. Giá trị được dẫn động giữ nguyên số tốt cuối cùng và dòng có lỗi được đánh dấu, nên hãy sửa phương trình chứ đừng sửa kích thước mà nó dẫn động.

Liên quan: Kích thước & ràng buộc · Configuration & bảng thiết kế · Làm việc với cây đặc điểm
